ウィッシュ前後ドラレコ取付 詳細

①ドライブレコーダー取付

最近主流の前後ドライブレコーダーを
取付ご依頼頂きました。⇒

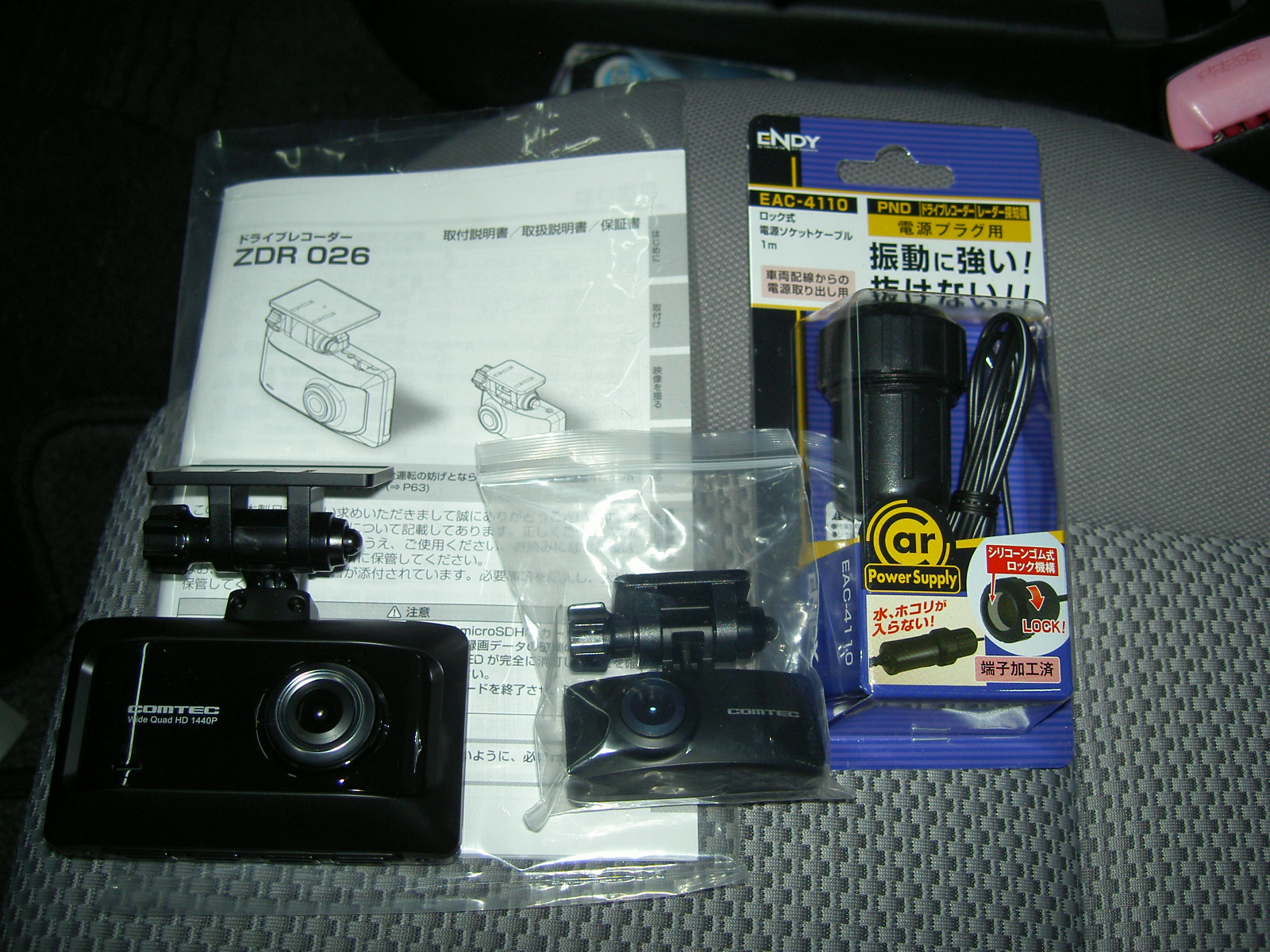

②取付部品確認

今回取り付けるのは国産メーカーの前後
ドライブレコーダーです。ニュースなど
影響もあり前後カメラが主流になりますね。

③内装トリム外し

配線を引き回して行く為にトリムやシートを
脱着していく事で綺麗に仕上げていきます。

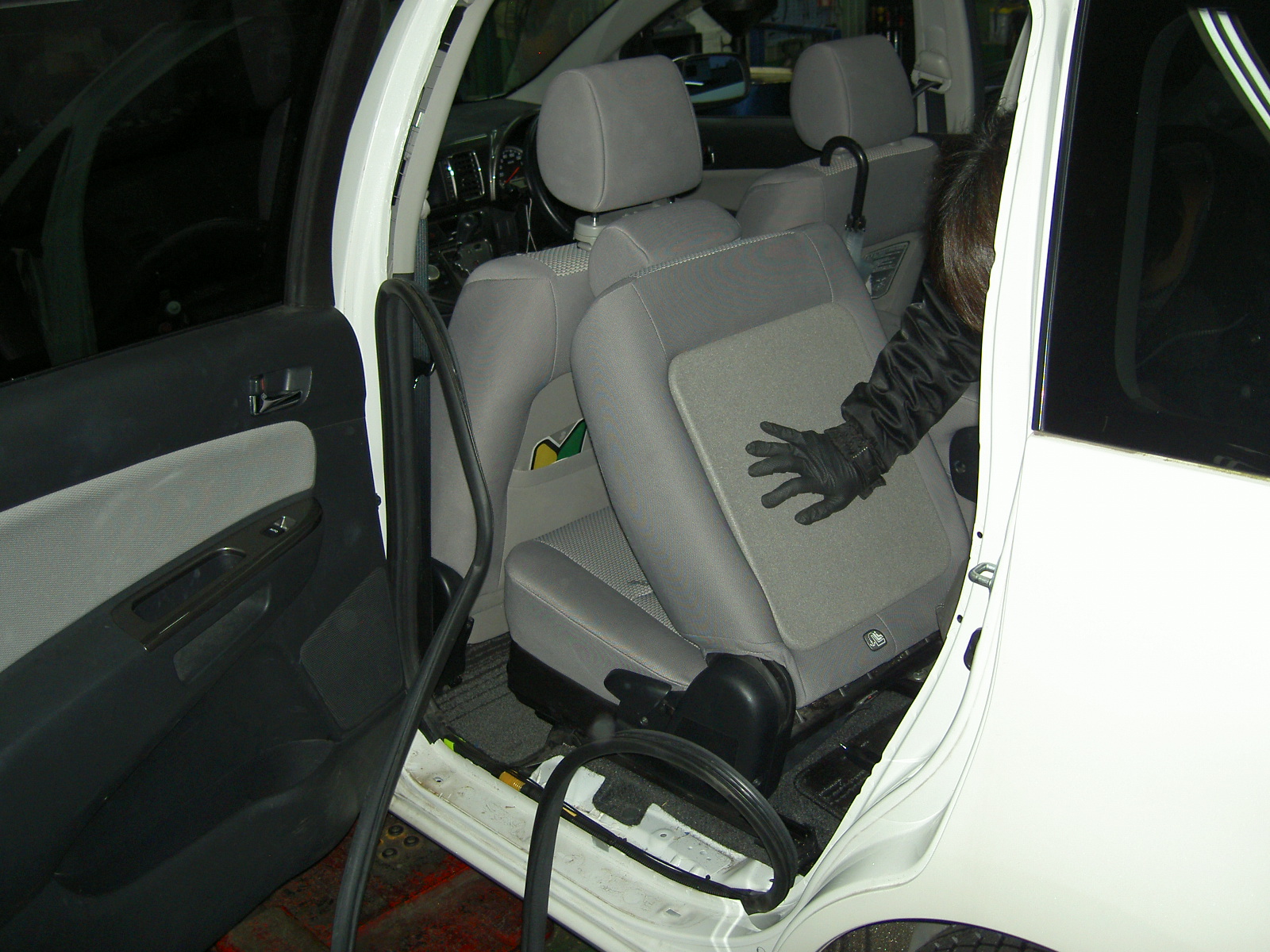

④部品脱着

3列目シート左側外しトリムだけを外すには
スペースが狭い為にきちんと整線をする為に
シートの脱着まで行う事が大切です
       ⇒

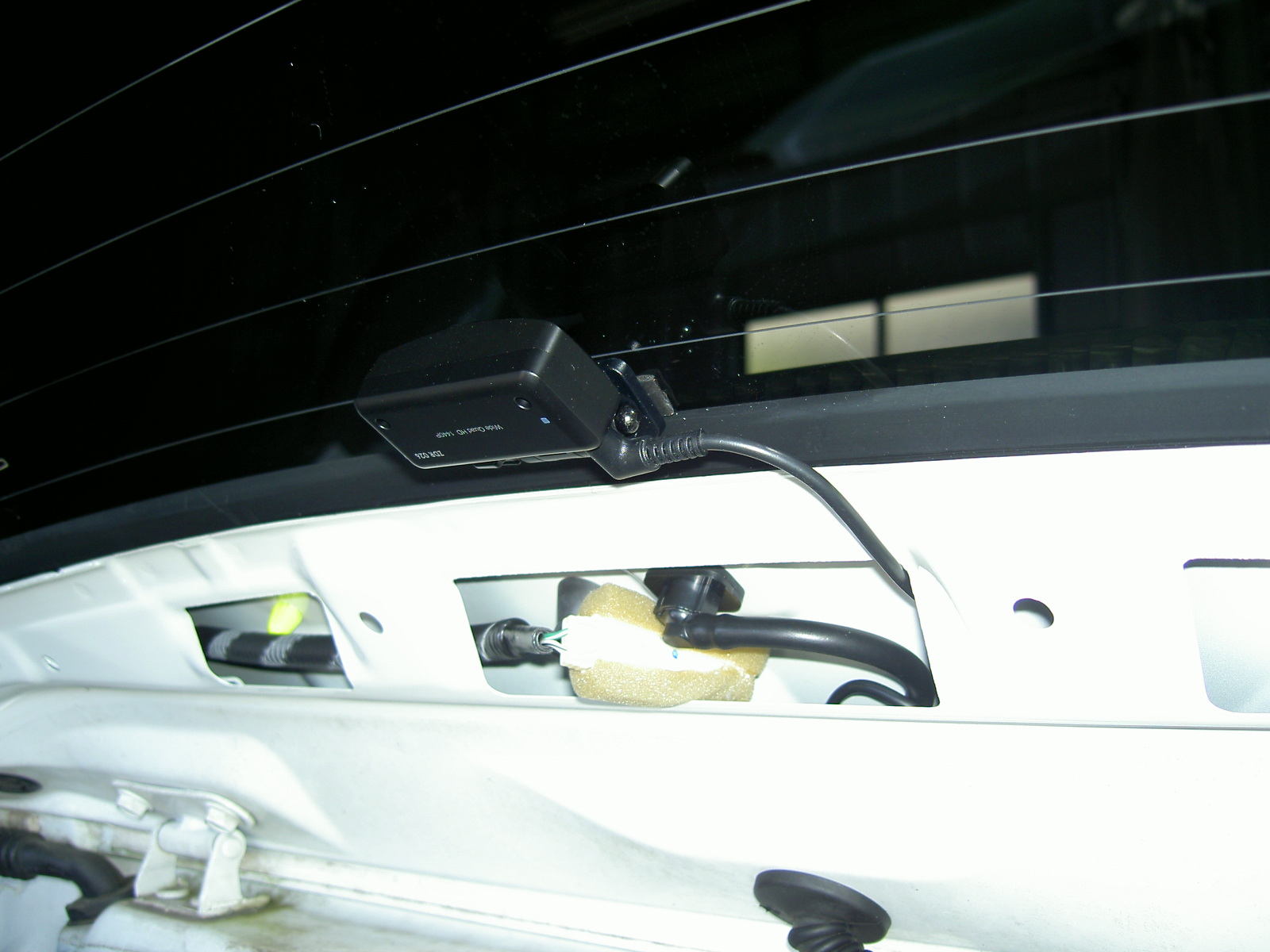

⑤バックドアカメラ引き回し

バックドアトリムを外してカメラをセットして
配線を引き回して行きます。先にこちら側から
セットしていかないとドアの挟み込みなど
配線長さが余裕なくなっても
調整出来なくなります。

⑥後部カメラ配線通し

カメラの配線はバックドアを通りボディ内部へ
行く為に開口部の雨など配線が痛まない為に
他の配線と同じ経路を通す必要があります。
※カメラ配線端子形状により通すのが難しい時も
 あるのでこれが人によって変わります。

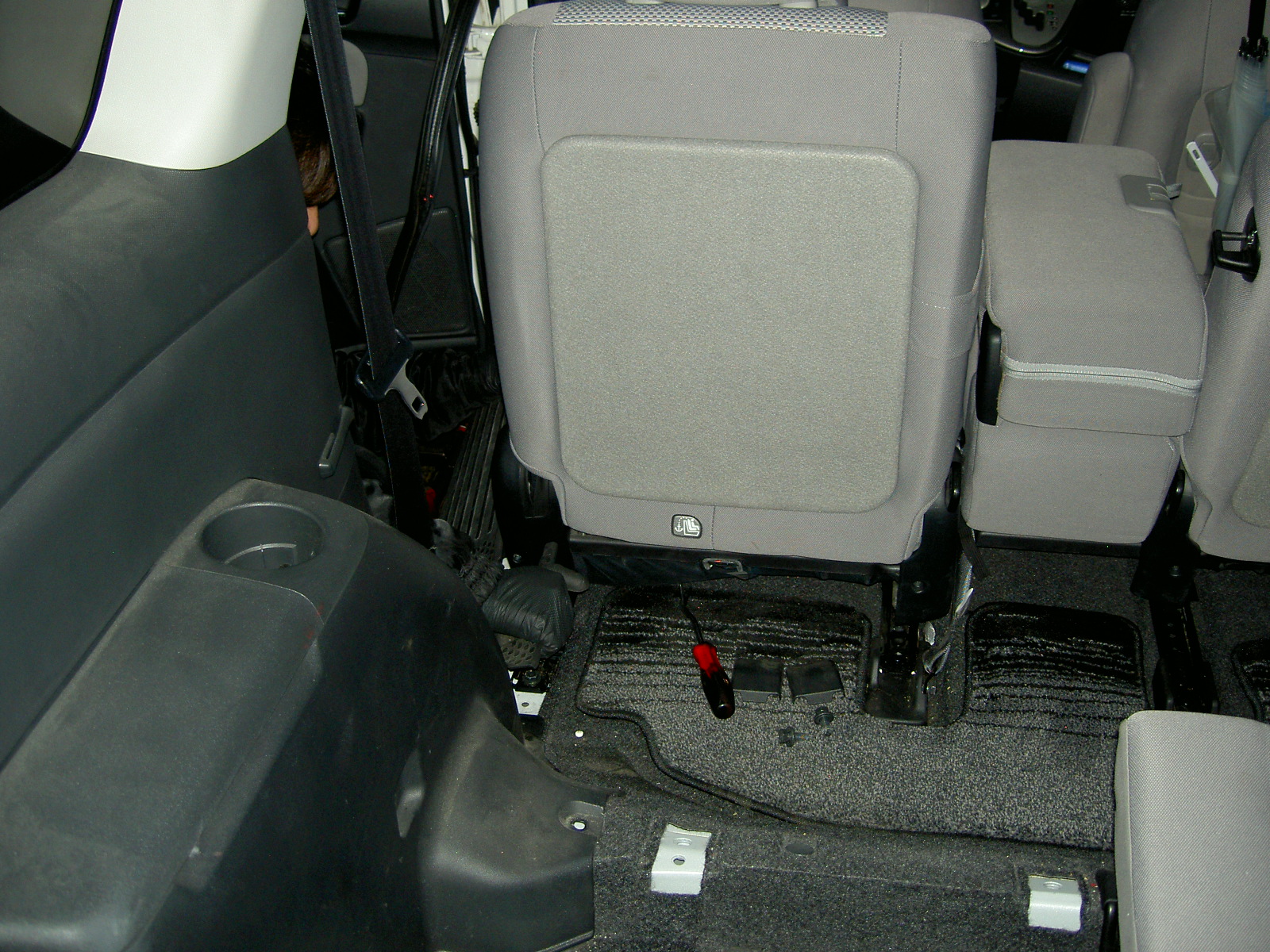

⑦側面整線

バックカメラ側からの配線を左側面の
トリムを外して整線をしていきます。
この際に3列目シートも外して通します。

⑧ボディ配線通し

車内のシートやトリムを外した状態から
配線を通していきます。
この際に下よりも上から通した方が他の配線と
混線する事が少ない為に写真の様にしています。

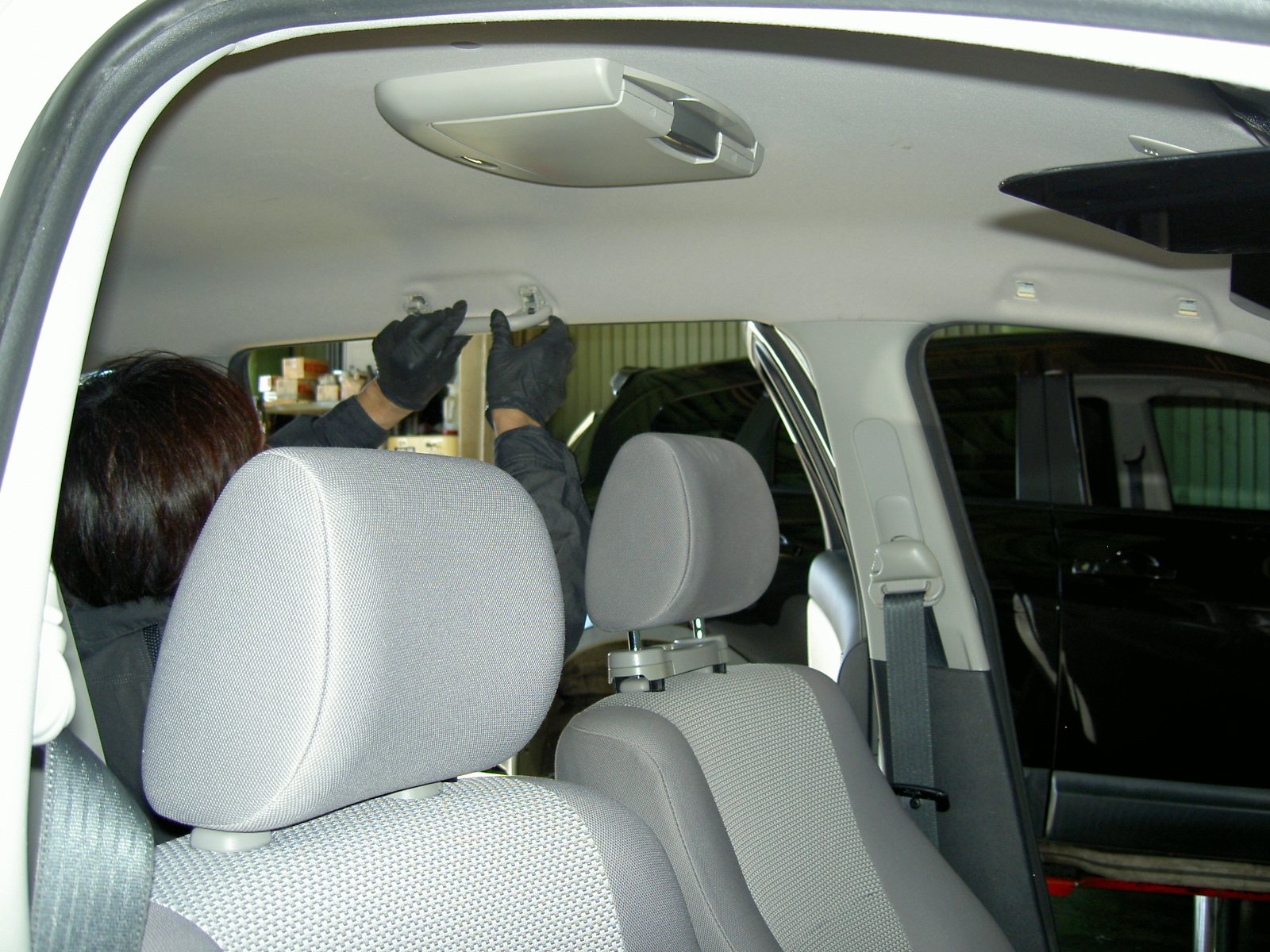

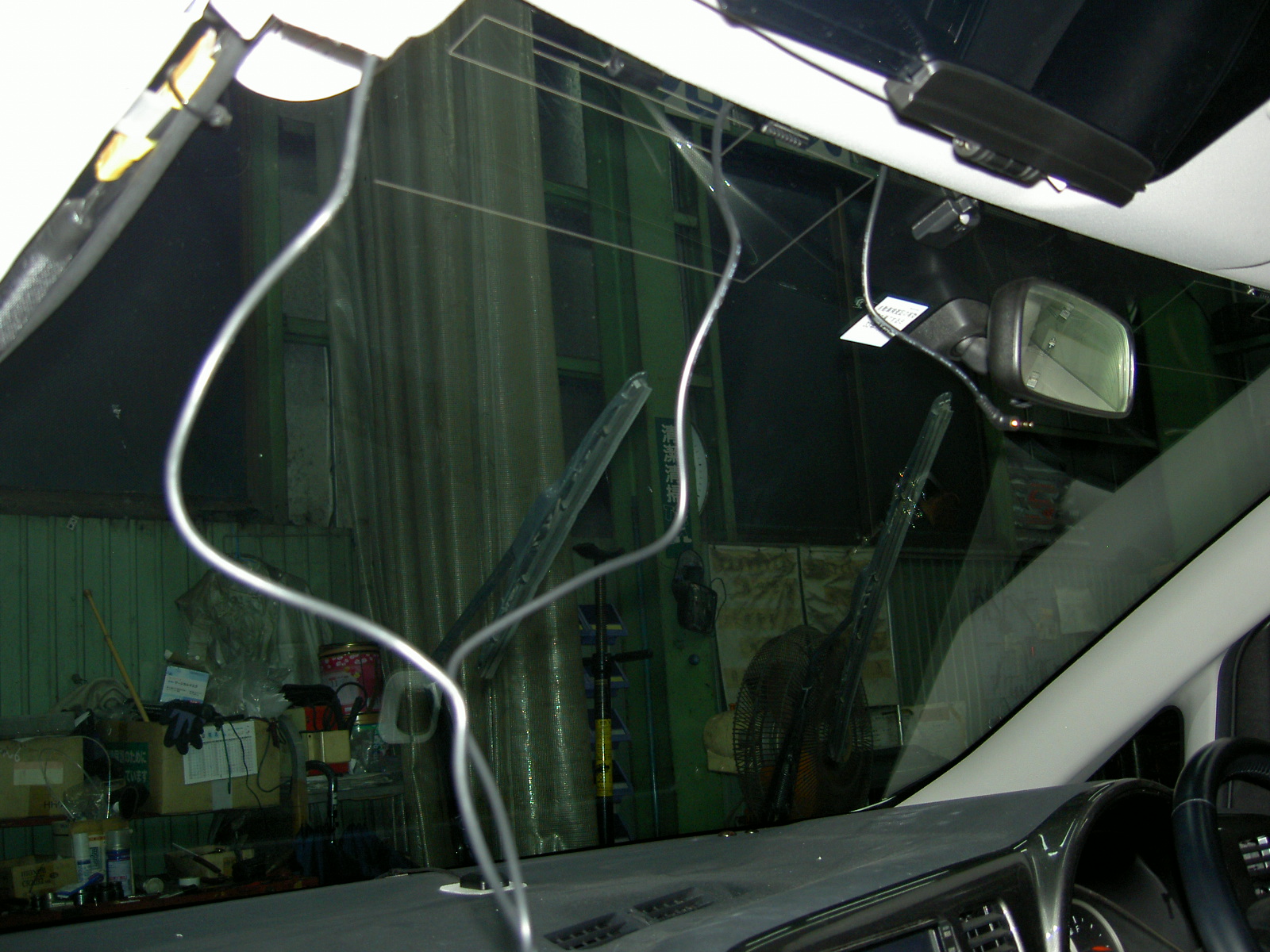

⑨フロントカメラ配線

フロントカメラの配線を天井トリム
先端を通して左側フロントピラーに
通して行く為の準備をしています。
     ⇒

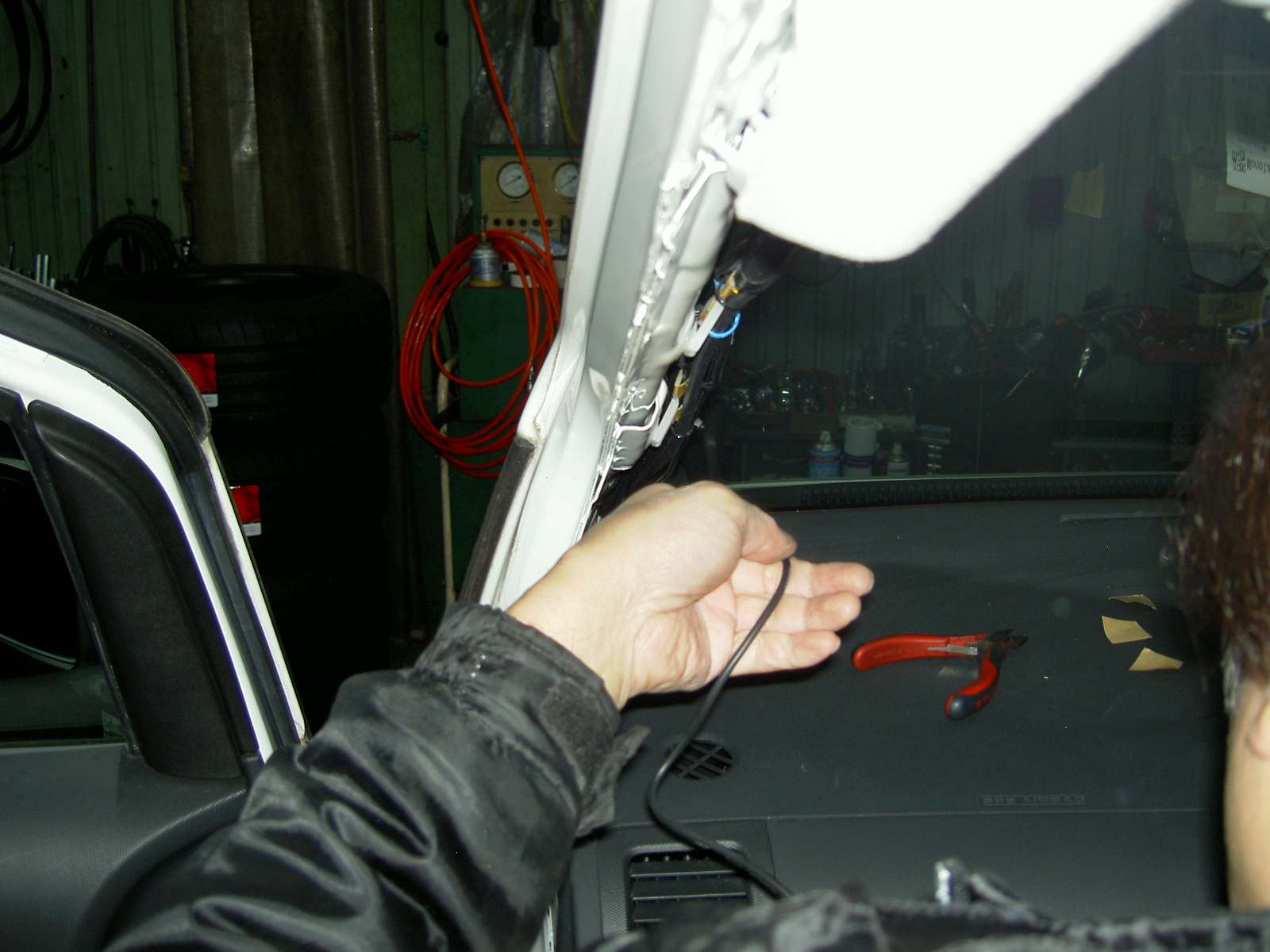

⑩フロントピラー配線

後部カメラ側からの配線と前方カメラからの
配線は上部で合流してからフロントピラーを
介してオーディオなどの電源に向かい
整線をしていきます。

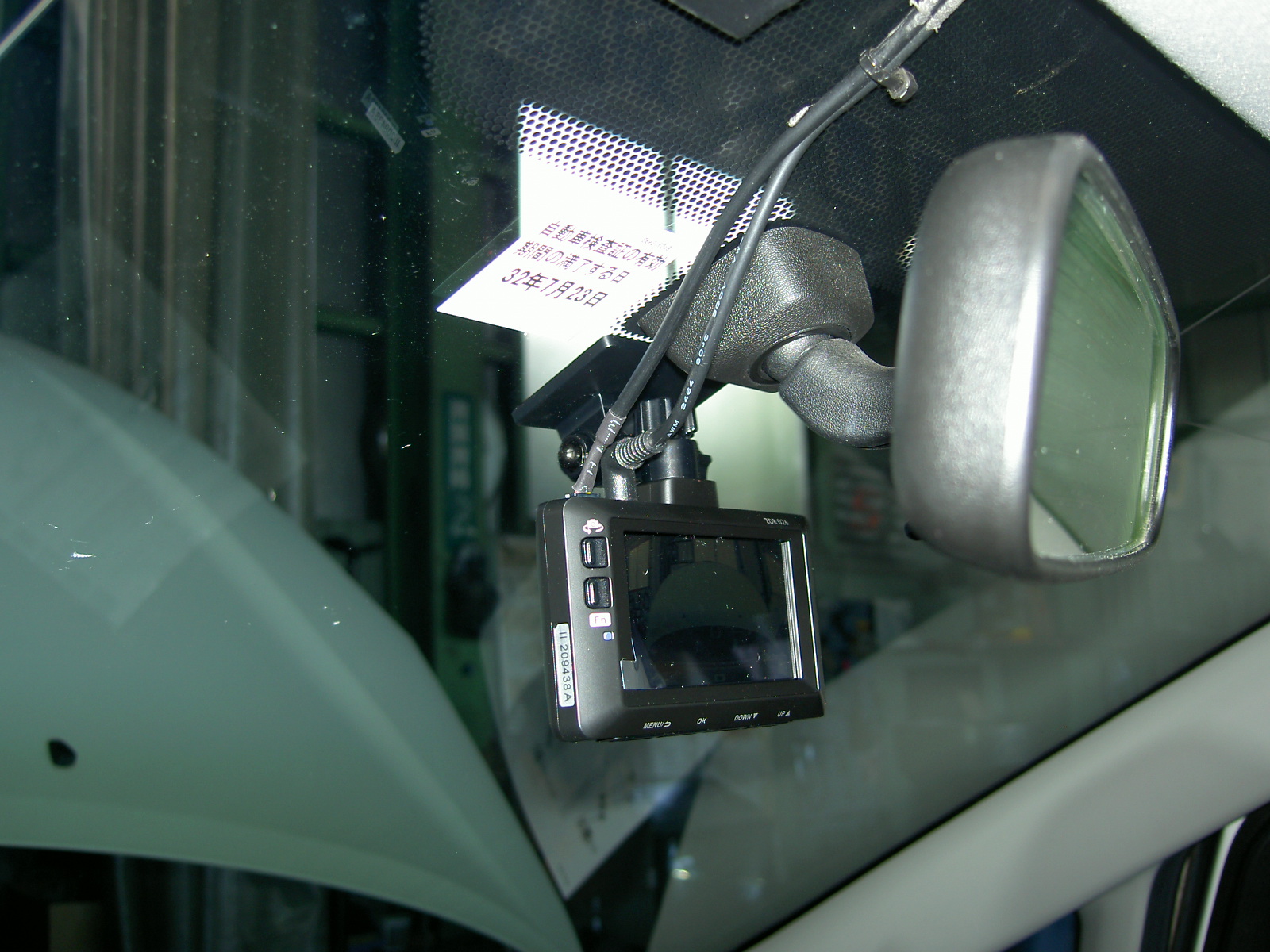

⑪フロントカメラ取り付け

フロントカメラの位置を決めて
通電テストをして撮影範囲を確認
しながら映り具合を調整していく。

⑫トリム組付け

整線完了して動作確認後
外しているトリムなど組付けて
元通りにしていきます。

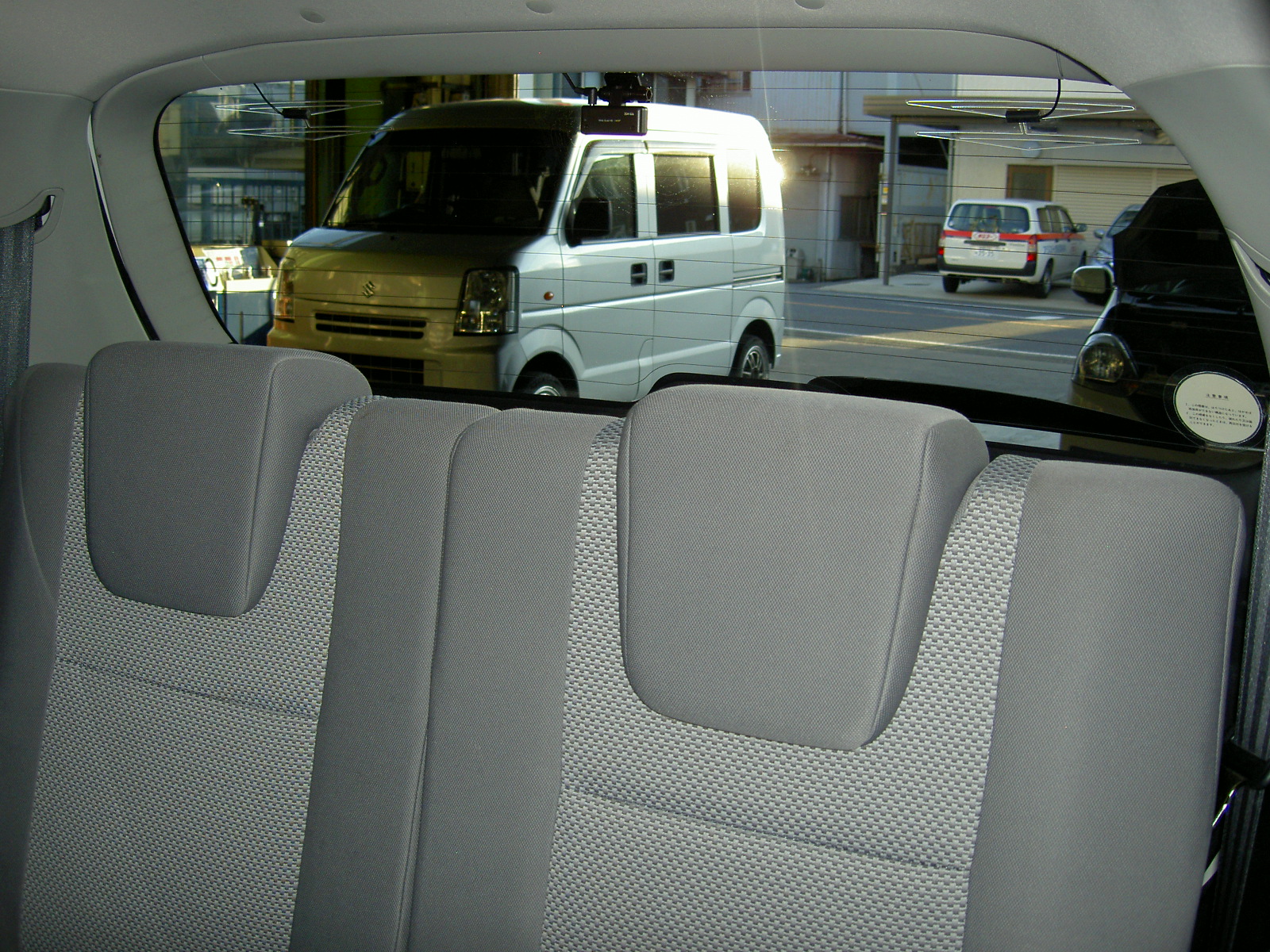

⑬後部カメラ組付け確認

バックカメラ側のトリムなど
組付けて元通りになっているか
確認をしていきます。

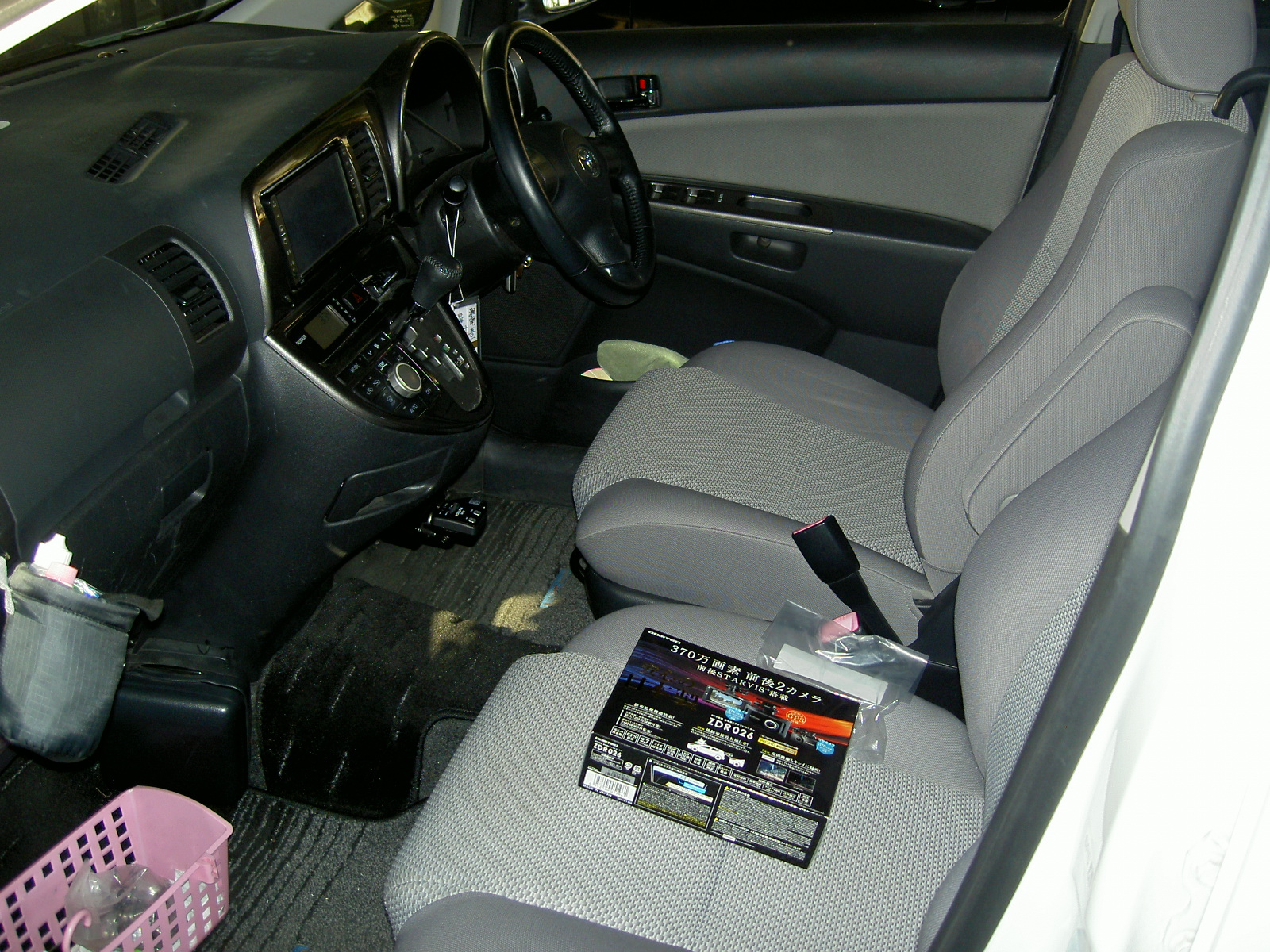

⑭フロントカメラ周辺

フロントカメラ周辺や外した
パーツなどを元通りに組付けているか
内装をチェックしていきます。

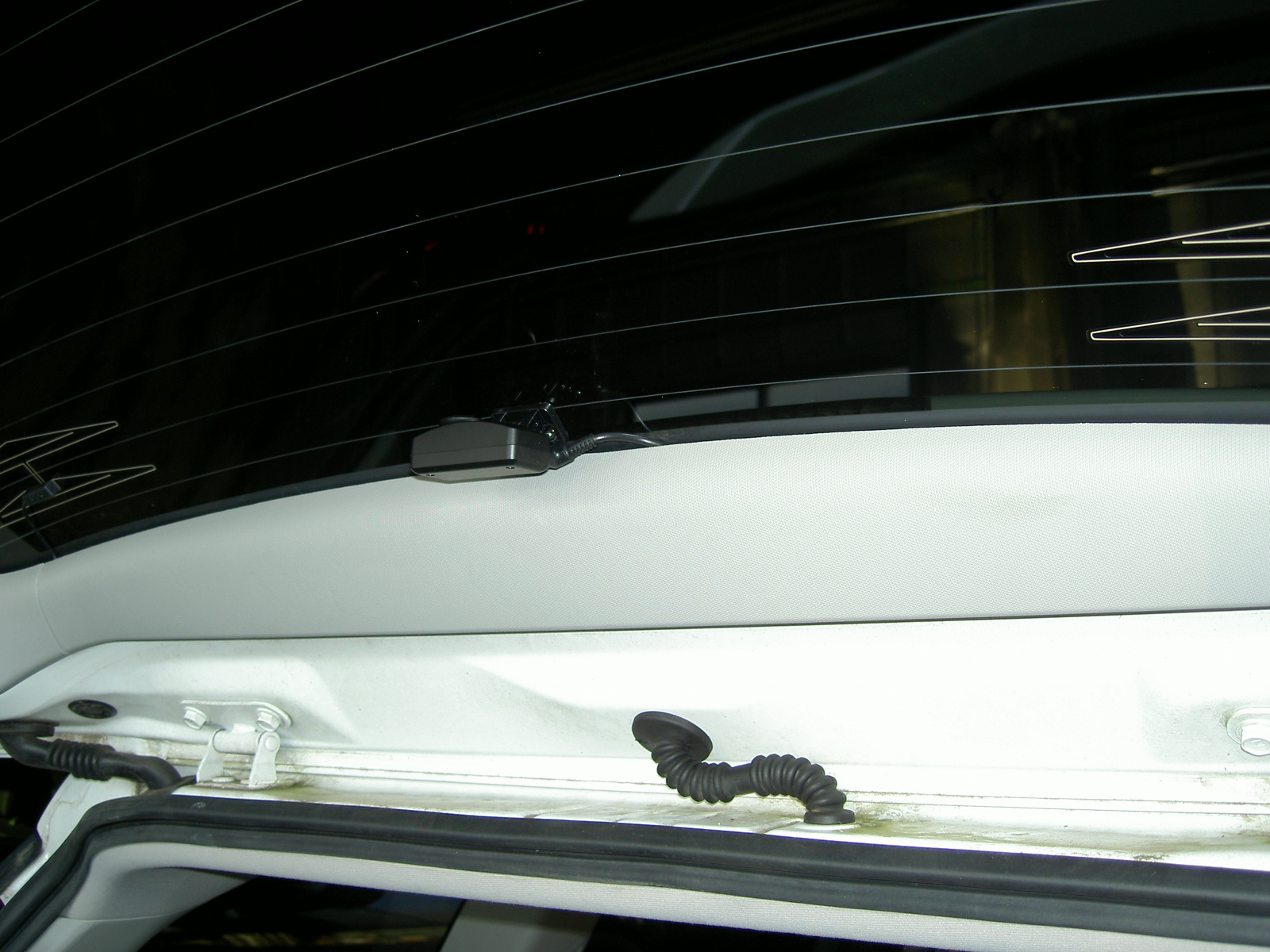

⑮後部カメラ組付け状態

後部カメラ組付け状態を確認して
整線の取り回しなど確認していきます。

問題無く作動確認も出来たので完成です。

施工内容

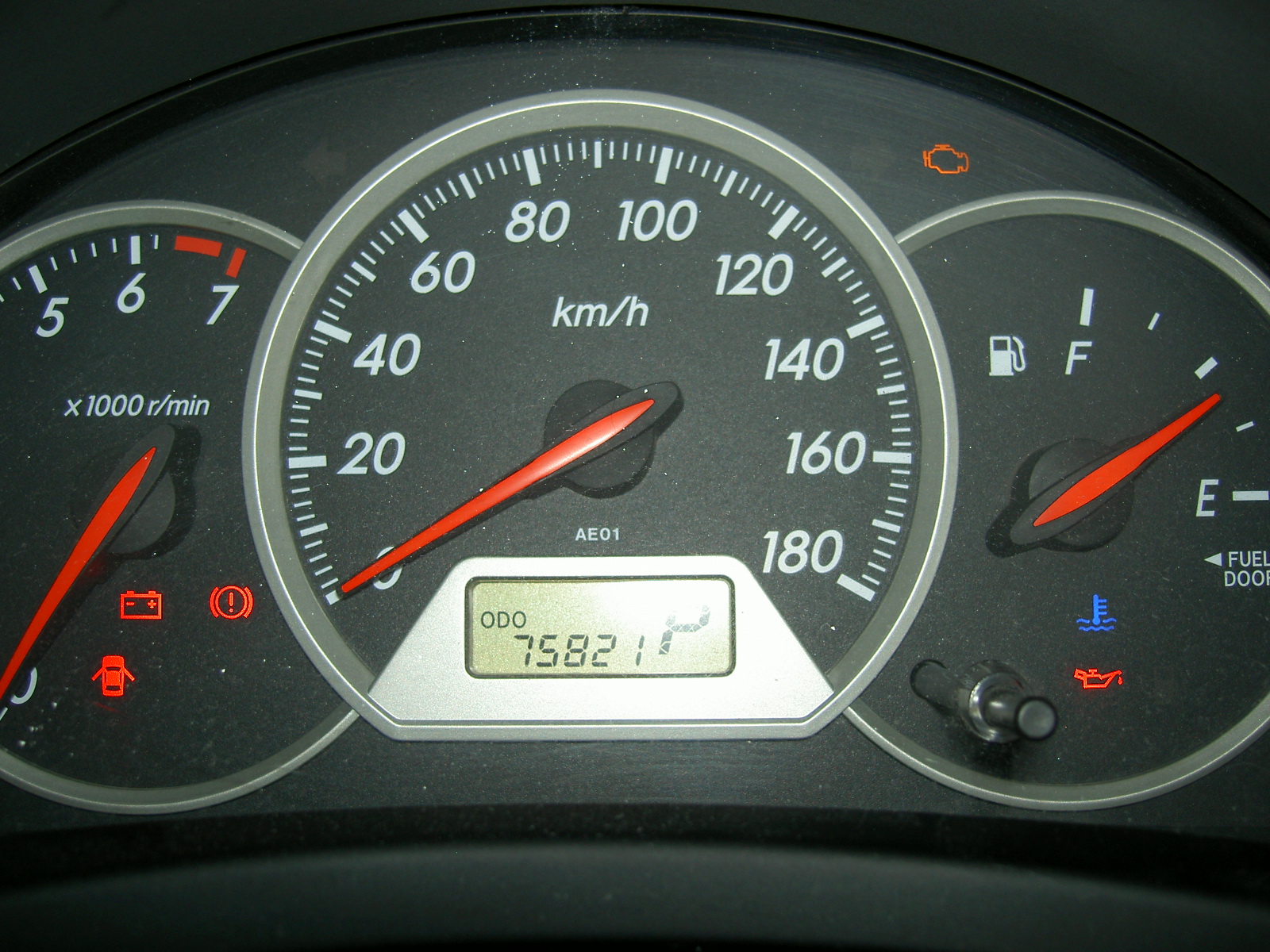

年式・車種名・距離
