ブロアモーター交換 詳細

①ロアパネル取り外し

エアコンの送風する為に働く
ブロアモーター交換をする為に
パネル取り外しから始めます。
         ⇒

②ロアパネル取り外し確認

ロアパネル取り外しをした内部を
映しているところです。ここから更に
ブロアモーターが見えるまで外していきます。
         ⇒

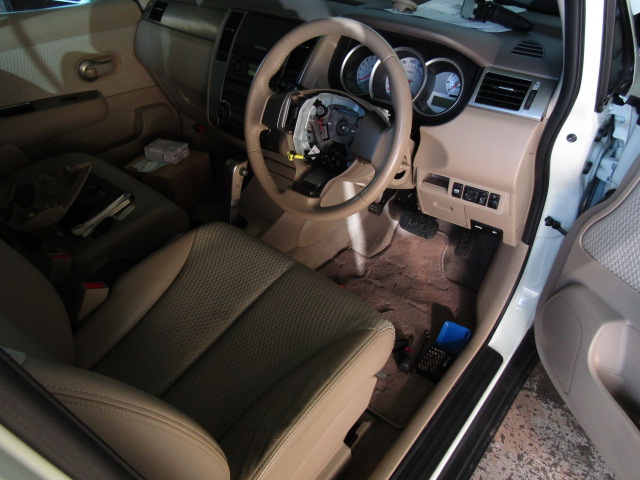

③ステアリングパッド外し

ステアリング自体がこの後の
ブロアモーター取り外しまで干渉を
する為に外してずらす必要があります。

④ワイパーレバーベース外し

この後のステアリングポストを動かす
為にステアリングベースからワイパーレバー
取り外して可動範囲を広げていきます。
           ⇒

⑤ステアリング配線外し

更にステアリングポストを通っている
配線を外してポストを動かしている際に
絡まないようにしています。
           ⇒

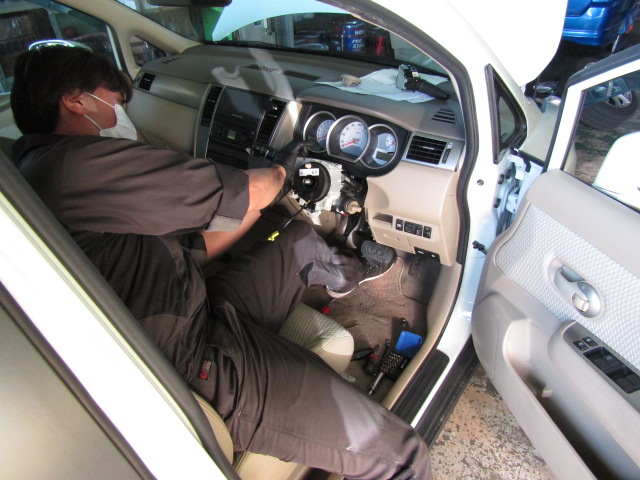

⑥スパイラルケーブル外し

エアバッグを作動させる為にハンドルを
左右にきった際に伸び縮みをする機構を
持ったケーブルが入ったケースを外します。

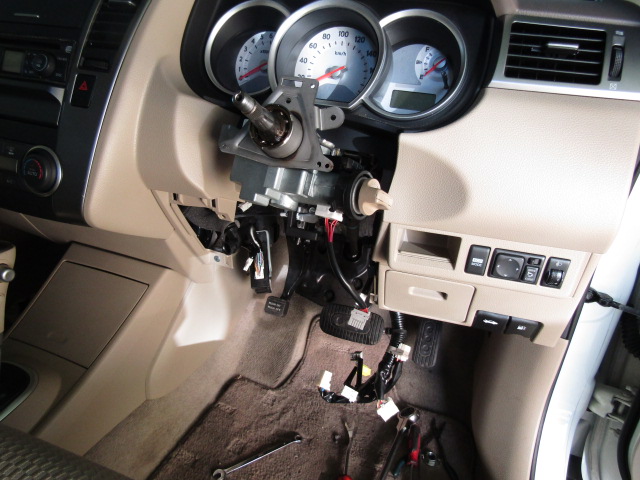

⑦ステアリングポスト配線外し

足元のペダルに向かって下がって見える
配線関係を外していきます。

          ⇒

⑧サイドブレーキ外し

画面上でペダルが3つ辛うじて見えて
いる状態ですが一番左端のサイドブレーキ
ペダルを外す事でブロアモーターが見えます。

        ⇒

⑨サイドブレーキ外し後確認

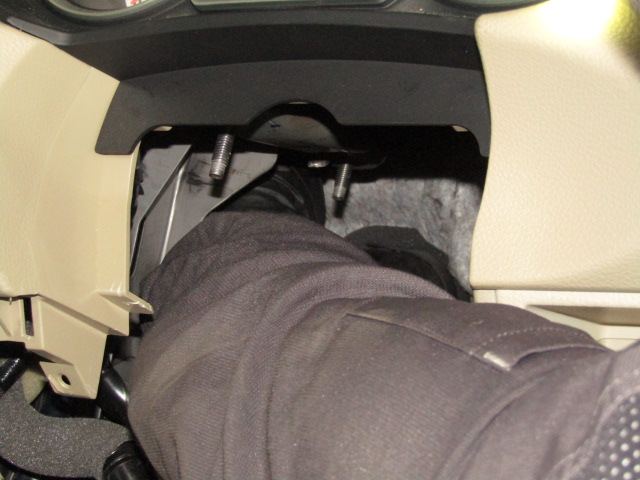

サイドブレーキペダルを外した事で
その付け根の奥にあるブロアモーターが
見えてようやく触る事が可能になります。

⑩新品ブロアモーター取付準備

ここで新品ブロアモーターを確認して
実際に付いているブロアモーターの取付
位置などを想定していきます。
          ⇒

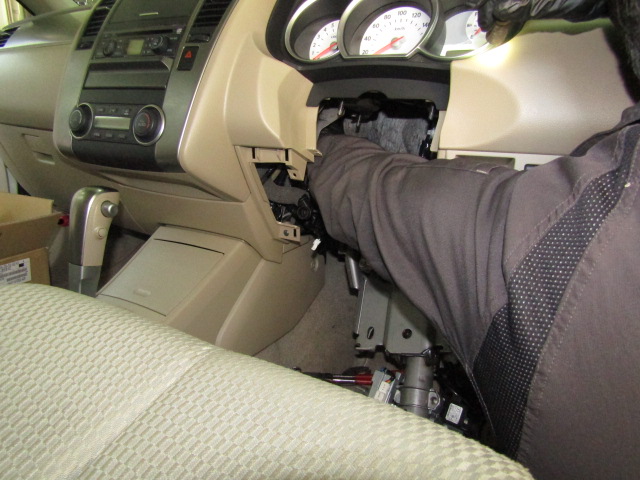

⑪ブロアモーター外し1

先ほどの新品ブロアモーターで確認を
した取付位置を頭に入れて狭い中を
腕を通してブロアモーターを廻します。
         ⇒

⑫ブロアモーター外し2

ステアリングポストを動かして
ブロアモーターを通す道を作ります。
ポストが10㎏以上あるので慎重に動かします。

⑬ブロアモーター取出し1

知恵の輪の様にブロアモーターを
通り抜ける道を考えながら前に
引き出していきます。
          ⇒

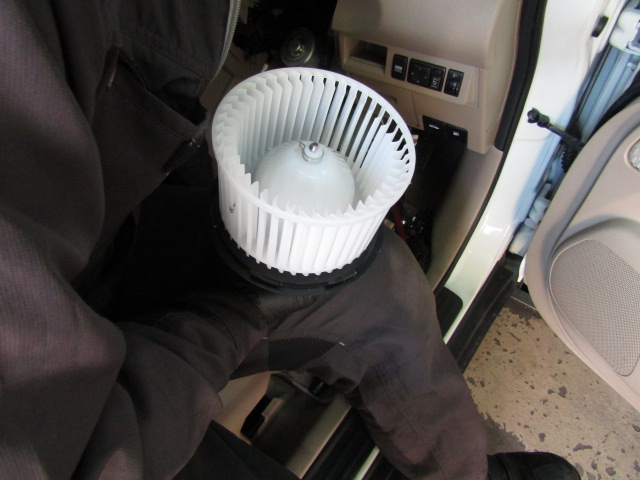

⑭ブロアモーター取出し2

ようやくブロアモーターを脱出
させて外に出してくることが出来ます。
ここまでポストを動かしかなり苦労します。
         ⇒

⑮不良ブロアモーター

外観からは確認が出来ませんがこの
黒いケースの中にあるモーターが劣化して
回転をする事が出来ないと送風出来ません。

⑯新品取付準備

外すのとは逆の手順で今度は
新品ブロアモーターを入れていきます。

       ⇒

⑰ブロアモーター取付1

腕を入れると目で確認が出来ないので
予め入る位置を確認しながら入れていきます。

          ⇒

⑱ブロアモーター取付2

外した位置までブロアモーターを
あてがう事が出来たらセットして
外れないように差し込みます。

⑲ブロアモーター取付3

差し込みは目で見えないので位置を
覚えておいた状態で手で探りながら
セットしています。
         ⇒

⑳ブロアモーター取付完了

写真の赤い丸に囲まれている部品が
ブロアモーターになります。

        ⇒

㉑部品組付け作業

ブロアモーターを取付が終われば
今度はそれまでに外した部品を順に
取り付けていきます。

㉒部品組付け完了

全ての組付けが完了して元に戻しています。
見た目は変化が分かりませんが直っていますよ。

        ⇒

㉓送風確認

動画ではないので見た目にご説明が
難しいですが、紙が揺れています。
無事に送風が直りましたので納車です。
