①Dシャフトインナーブーツ漏れ |
車検整備足回り検査で駆動軸のインナーブーツに
グリース漏れがあり車検時検査項目に該当します 交換必須作業になります。 ⇒ |
ドライブシャフトインナーブーツ交換 詳細
横浜戸塚の自動車整備 安全モーター株式会社 > 施工実績
②インナーブーツ |
こちらの部品をドライブシャフトを
外して交換していきます。消耗部品ですが ドライブシャフトを外さないと交換出来ません。 ⇒ |
③タイロッドエンド外し |
まずはハンドルと繋がっている
タイロッドエンドというロッドを外して ディスクの可動範囲を広げていきます。 |

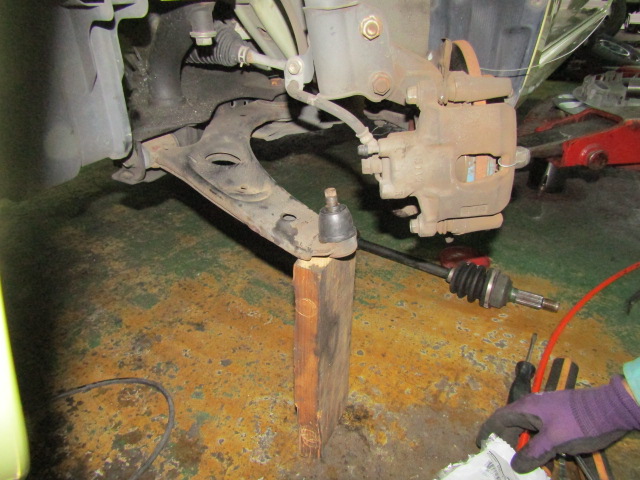

④ロアーアーム切り離し |
次にロアーアームというホイールを
下から支えているパーツを外して更に 可動範囲を広げていきます。 ⇒ |

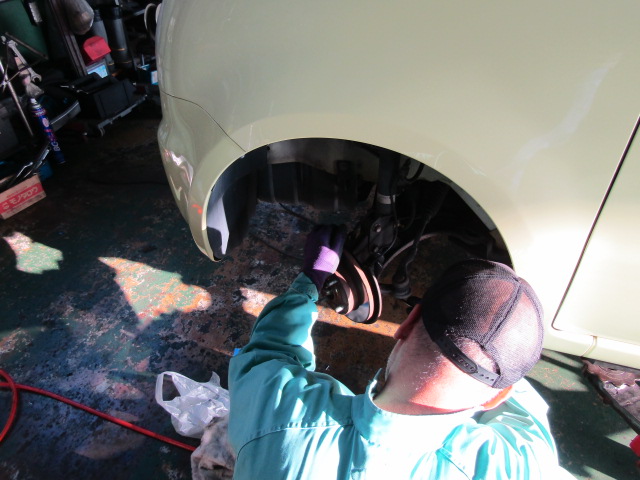

⑤センターハブ外し準備 |
次にセンターに嵌合されている
ハブベアリングを引き出す際に円滑に 動く為に液剤を注入しているところです。 ⇒ |

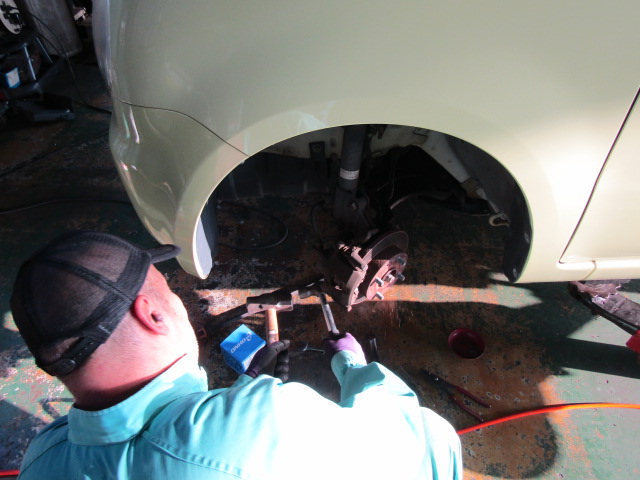

⑥センターハブ引き出し |
専用工具を使いディスクローターと
一緒にセンターハブベアリングを引き出し ドライブシャフトを見える状態にします。 |
⑦インナーブーツ外し |
ディスクホイールからドライブシャフトを
外せたらミッションからドライブシャフトを 引き出してインナーブーツを外して行きます。 ⇒ |

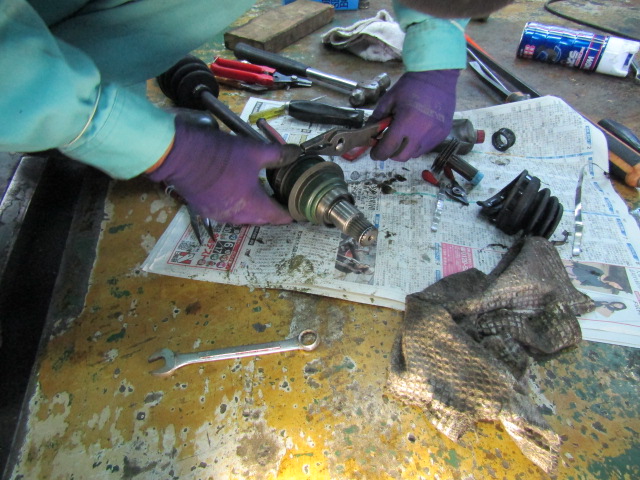

⑧インナーブーツ交換 |
写真はインナージョイントを取り外して中の
トリポートまで出しています。これを外して シャフトにブーツを入れまた戻していきます。 ⇒ |
⑨トリポート脱着 |
シャフト先端にスナップリングで留めて
あるトリポートを外す為にリングを取って 慎重にトリポートを脱着していきます。 |
⑩ブーツ交換中トリポート |
トリポートは三方のローラーが傾けると落ちて
しまう為に置き方も上向きに他の部品と 干渉しないようにブーツ交換中は待機です。 ⇒ |
⑪ブーツ交換後組付け |
ブーツを交換してからトリポートを元に
戻してスナップリングを慎重に入れていきます。 これがなくなると抑えが効かなくなり大事です。 ⇒ |
⑫ブーツバンド留め |
ブーツを組付けてからクランプという
バンドを締め付けて留めていきます。 |
⑬ドライブシャフト取付 |
ブーツ交換完了したドライブシャフトを
トランスミッションに差し込んで戻します。 位置を見ながら慎重に差し込みます。 ⇒ |
⑭ドライブシャフト&ハブ組付け |
ドライブシャフトを車輌側と組付けたら
今度はホイール側と組付けて行きます。 ハブベアリングのスプラインを確認して差込。 ⇒ |

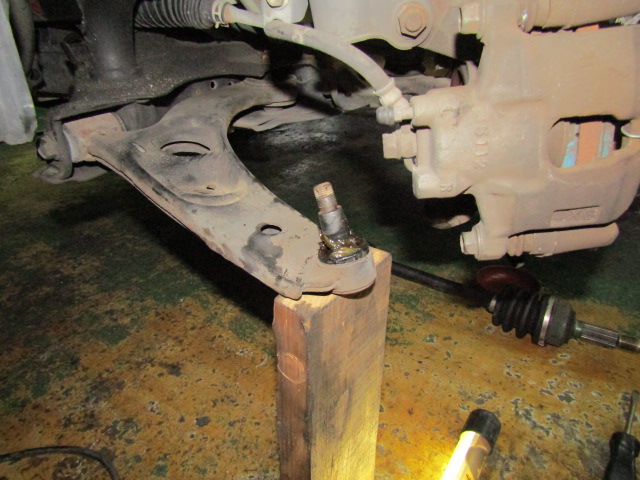

⑮アームボールジョイントブーツ交換 |
同時にロアーアームに付いているディスク
ホイールを下から支えているボールジョイント ブーツが劣化してグリス漏れをしている為交換。 |
⑯ブーツ交換中 |
ブーツを外してボールジョイントが
剥き出しの状態になっている時に中の グリースを補給しておきます。 ⇒ |
⑰ボールジョイントブーツ交換 |
ロアーアームボールジョイントブーツ交換が
終わりディスクホイールが付いているナックルと ロアーアームを組付ける状態になりました。 ⇒ |

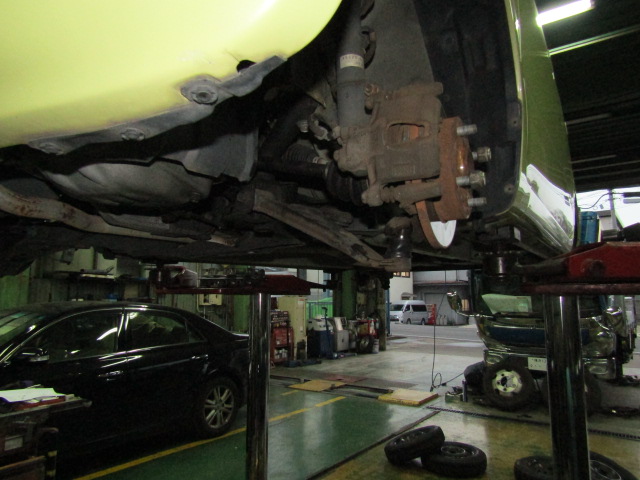

作業完了 |
ドライブシャフトインナーブーツとロアーアーム
ボールジョイントブーツ交換をして油漏れが 解決しました。 |
