①助手席ドア開閉不良 |
助手席ドアがアンロック出来ず
ドア自体が開けられない為に点検修理依頼 |
ドア開閉修理 詳細
横浜戸塚の自動車整備 安全モーター株式会社 > 施工実績
②助手席ドア開錠不良 |
運転席・後席左右ドアはアンロック出来る状態
助手席ドアのみアンロック作動せず、内側外側 両方ハンドルから試してもドアが開きません。 |
③ヒューズ断線確認 |
アクチュエーターの作動音が聞き取りずらい為に
ヒューズの異常を確認する為にグローブボックス 内部のヒューズボックスから確認をします。 |

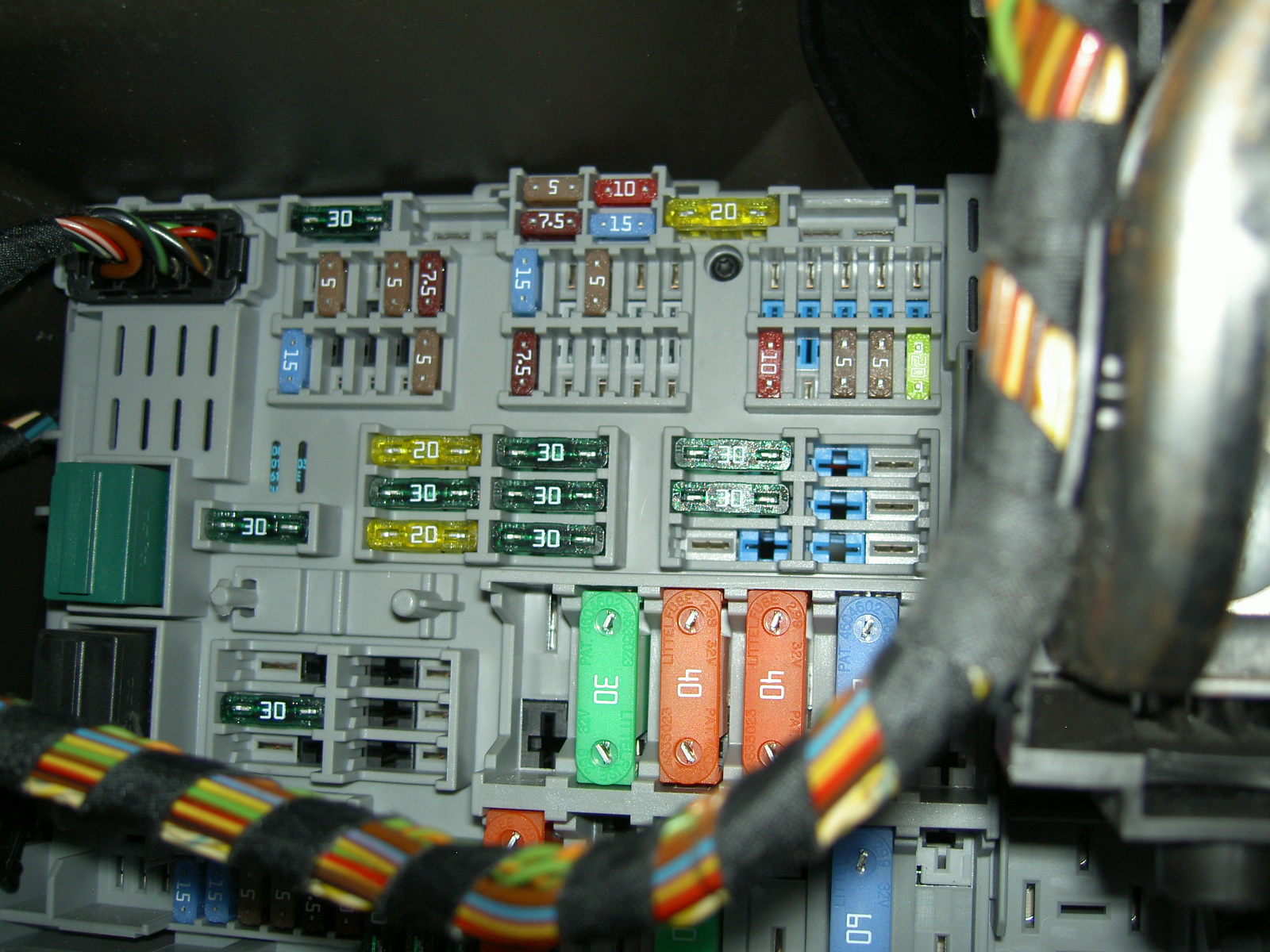

④対応ヒューズ確認 |
ドアロックに関連しているヒューズを
確認して導通確認を進めていきます。 |

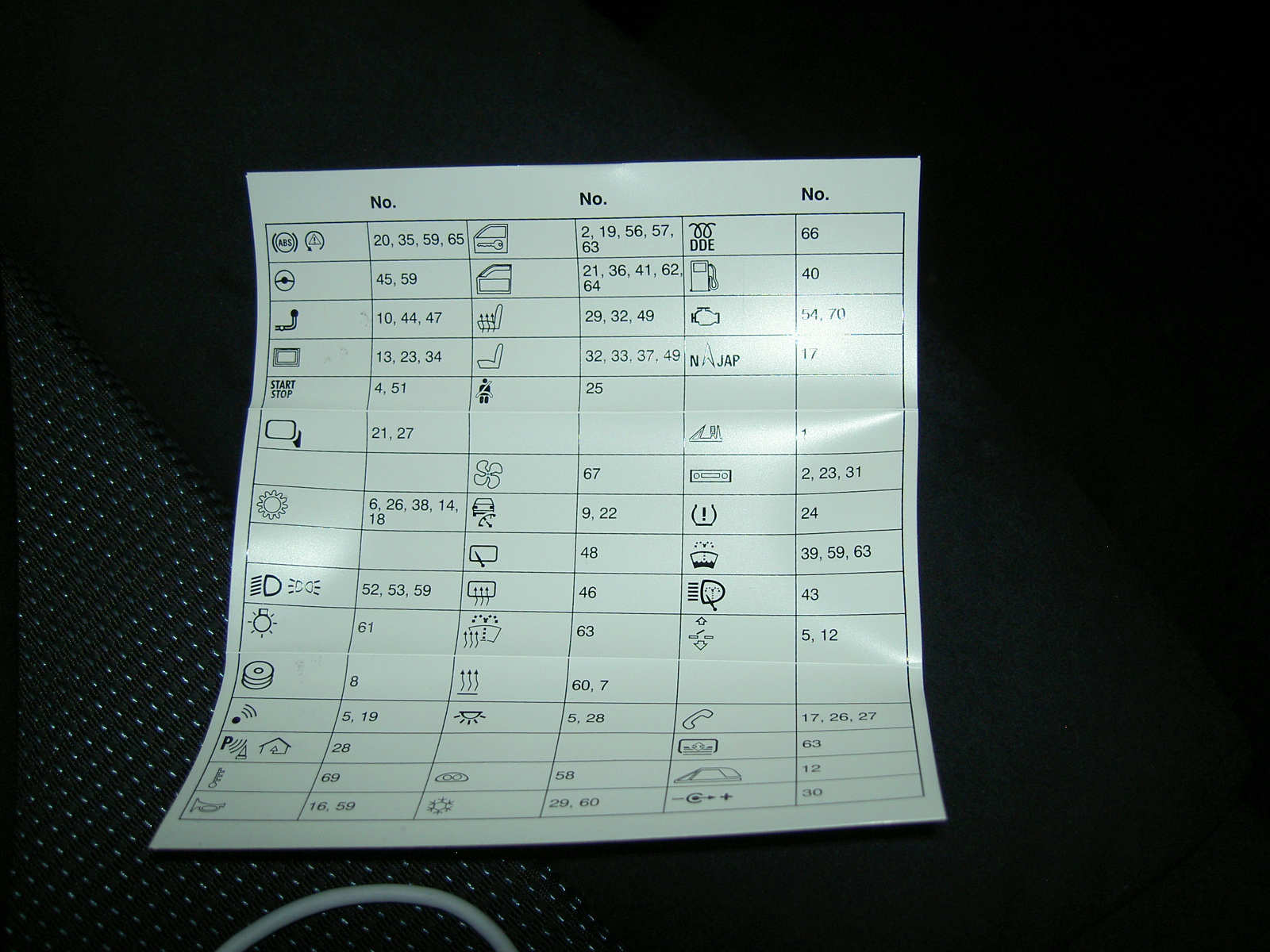

⑤対応ヒューズ適合確認 |
ヒューズボックス蓋の内側にある表を見て
対応しているヒューズを確認していきます。 |
⑥ヒューズ欠品確認 |
表に記載されている対応ヒューズの中で
現物のヒューズボックスに入っていない ヒューズを見つけて代替品を入れて動作確認 |

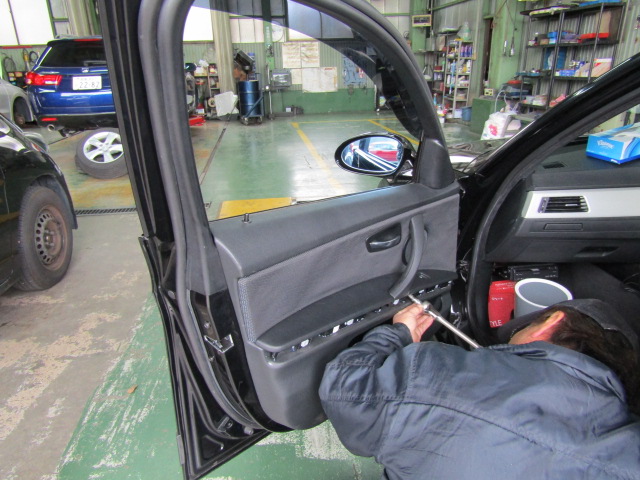

⑦全閉ドアトリム外し |
開かないドア状態でトリム外し
体制も厳しい中でまずはトリムを 外す為に必要な部分を見て行きます。 |
⑧トリム強制外し後 |
通常の外し方が出来ない為にトリムの
クリップなどは破損しながら外して行きます。 トリムが無くなれば内側からドアを開けます。 |

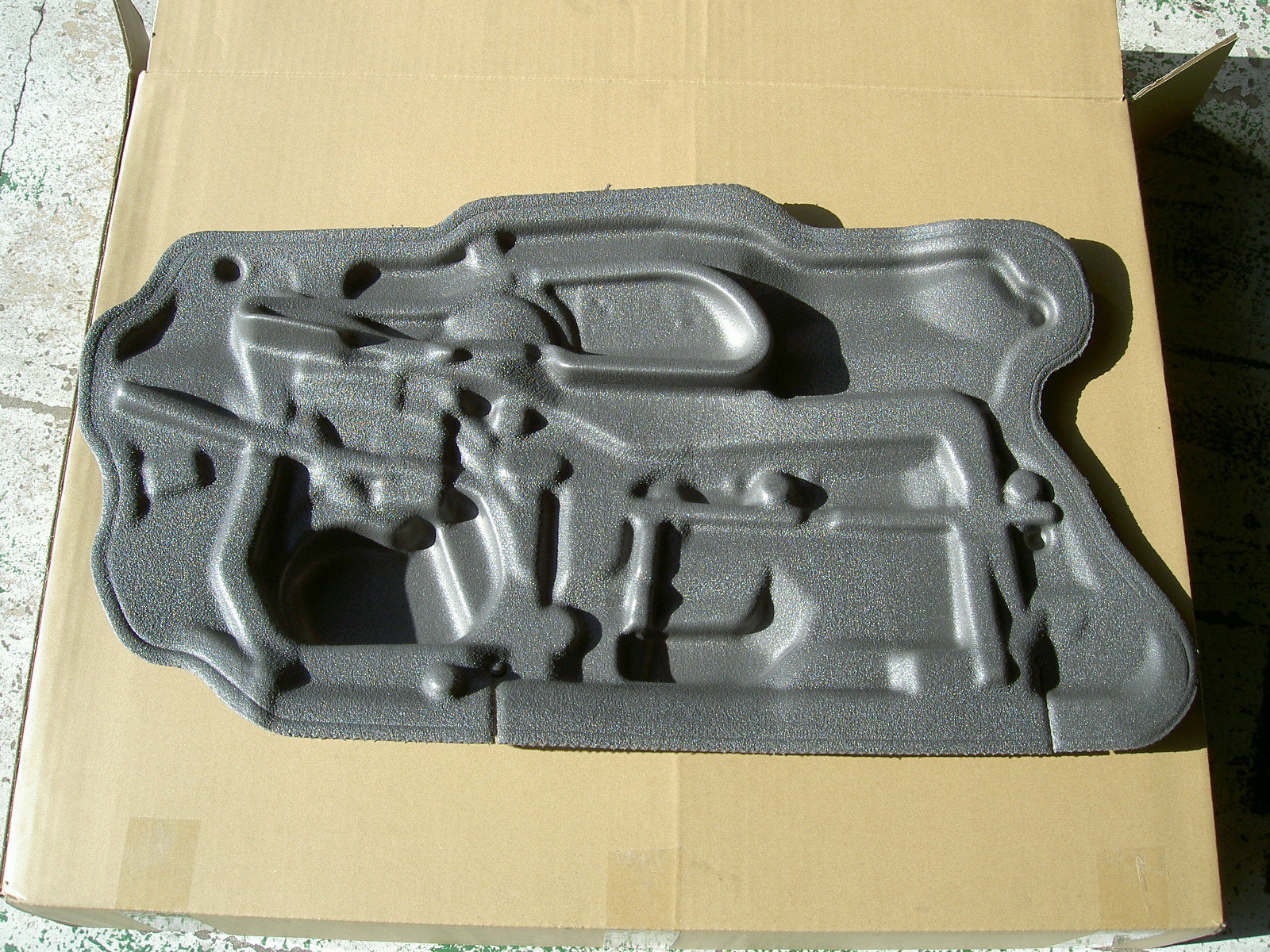

⑨新品インシュレーター |
閉まっているドアからトリムをこじ開けて
いる為にトリムの内部のインシュレーターは 破損して外しているので新しい物に替えます。 |

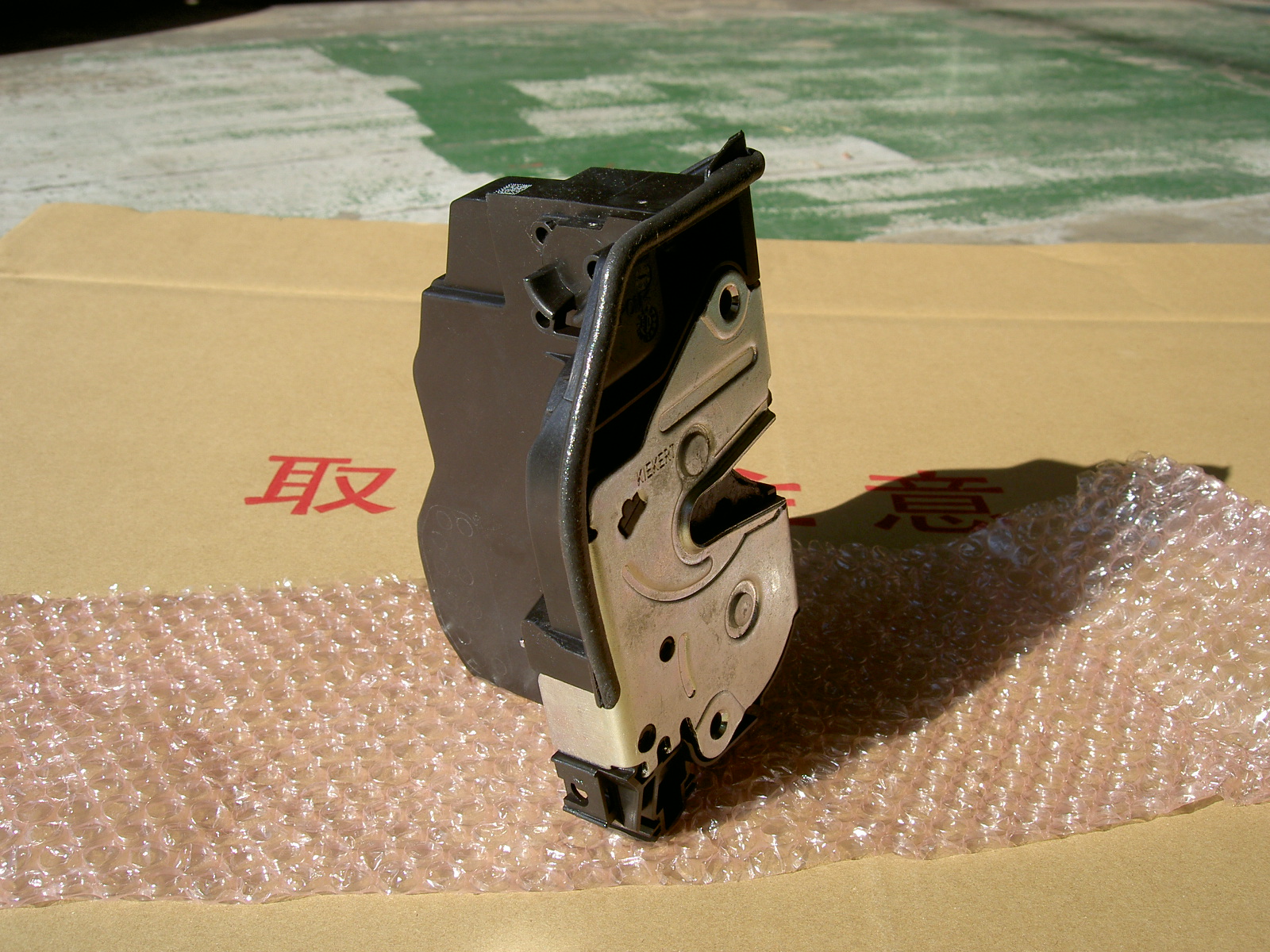

⑩ドアロックアクチュエーター |
この部品が今回の不具合の原因です。
内部のギアが摩耗して指示を出しても 空転していた為にドアが開きませんでした。 |

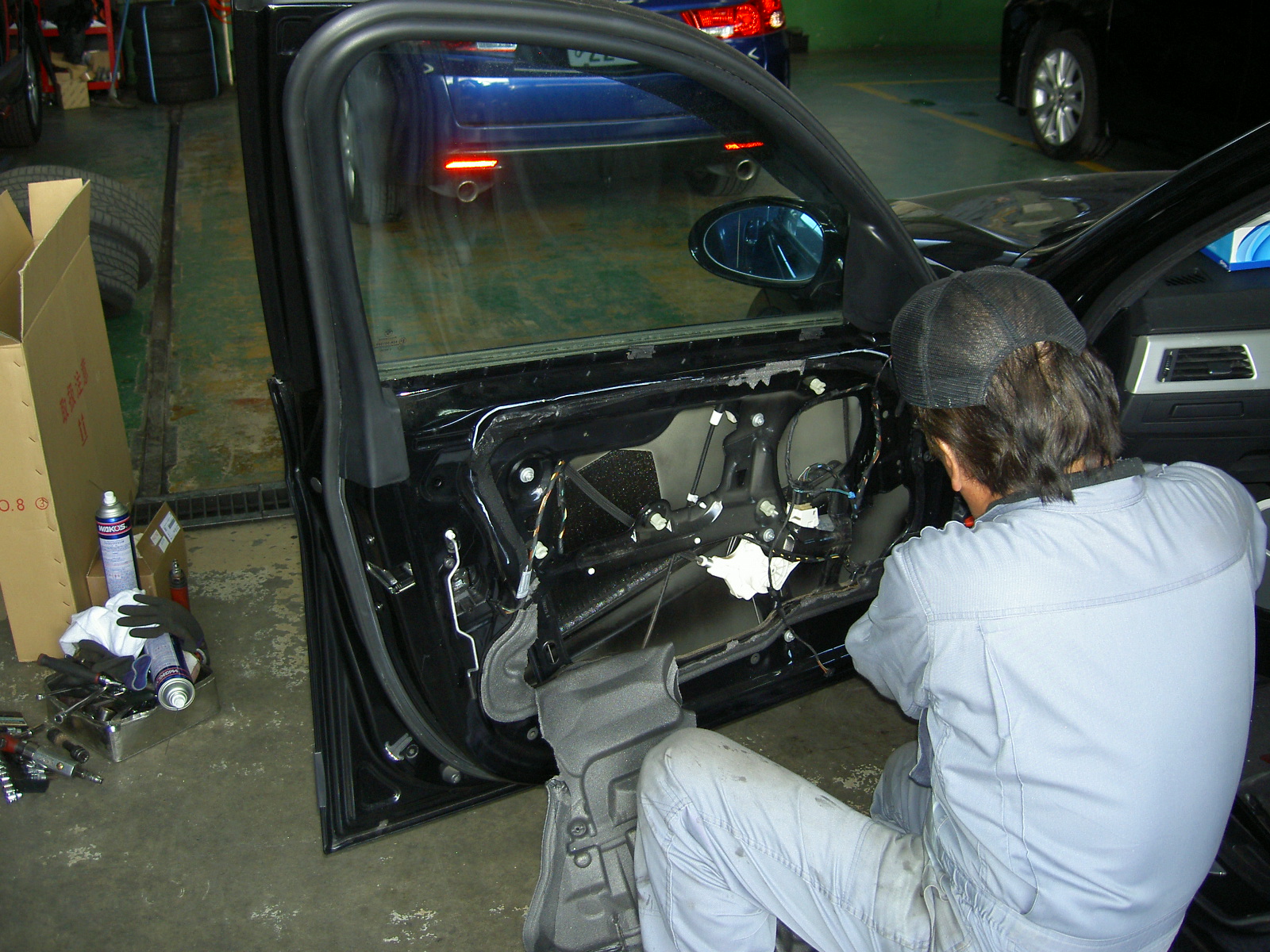

⑪インシュレーター交換 |
古いインシュレーターをドアから
外していく為にブチルテープを切り離す 作業をしています。 |

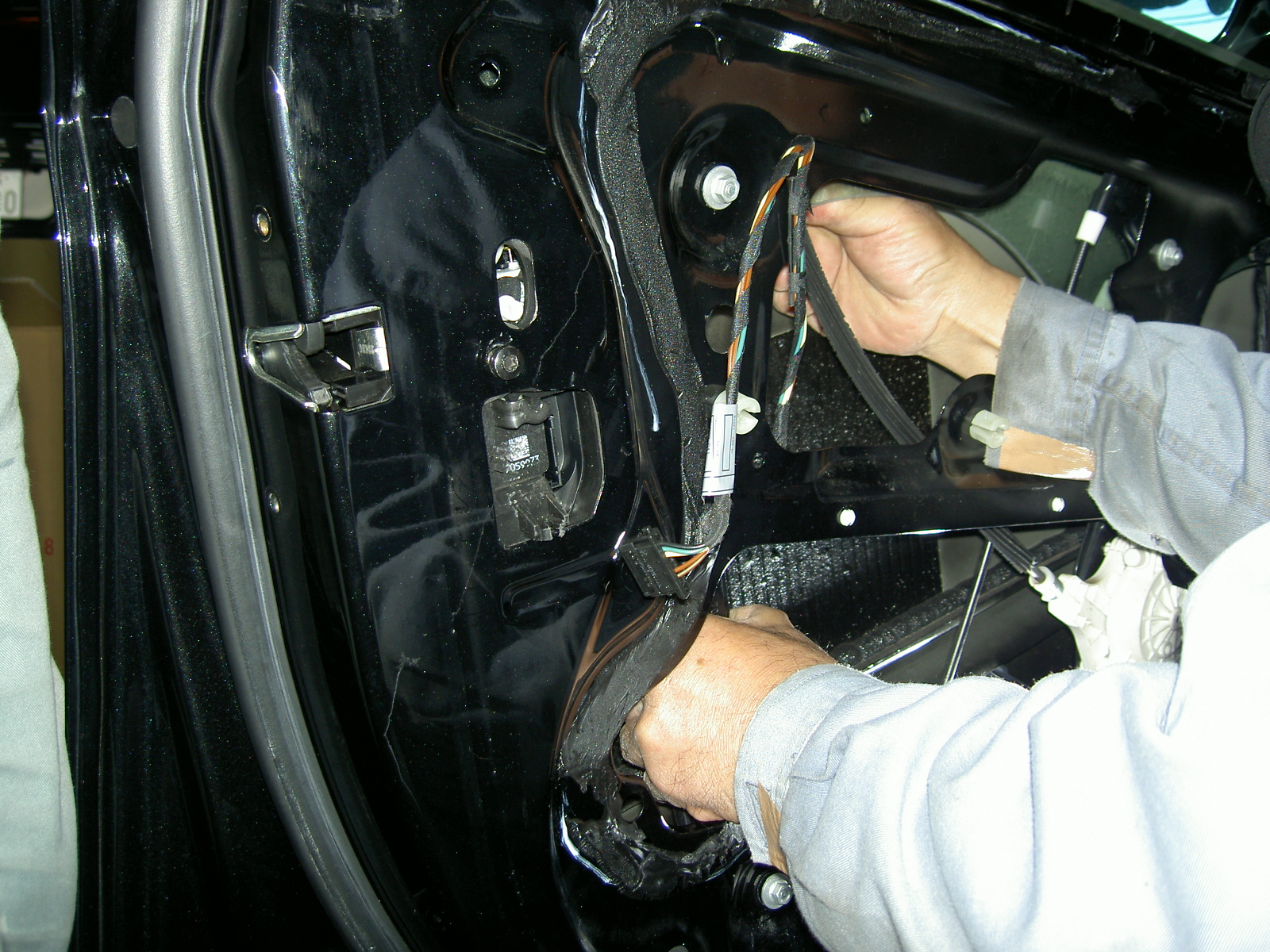

⑫ロックアクチュエーター取り出し |
ドア内部のガラスレギュレーターを
避けながらロックアクチュエーターを 取り出していくのは知恵の輪の様です。 |

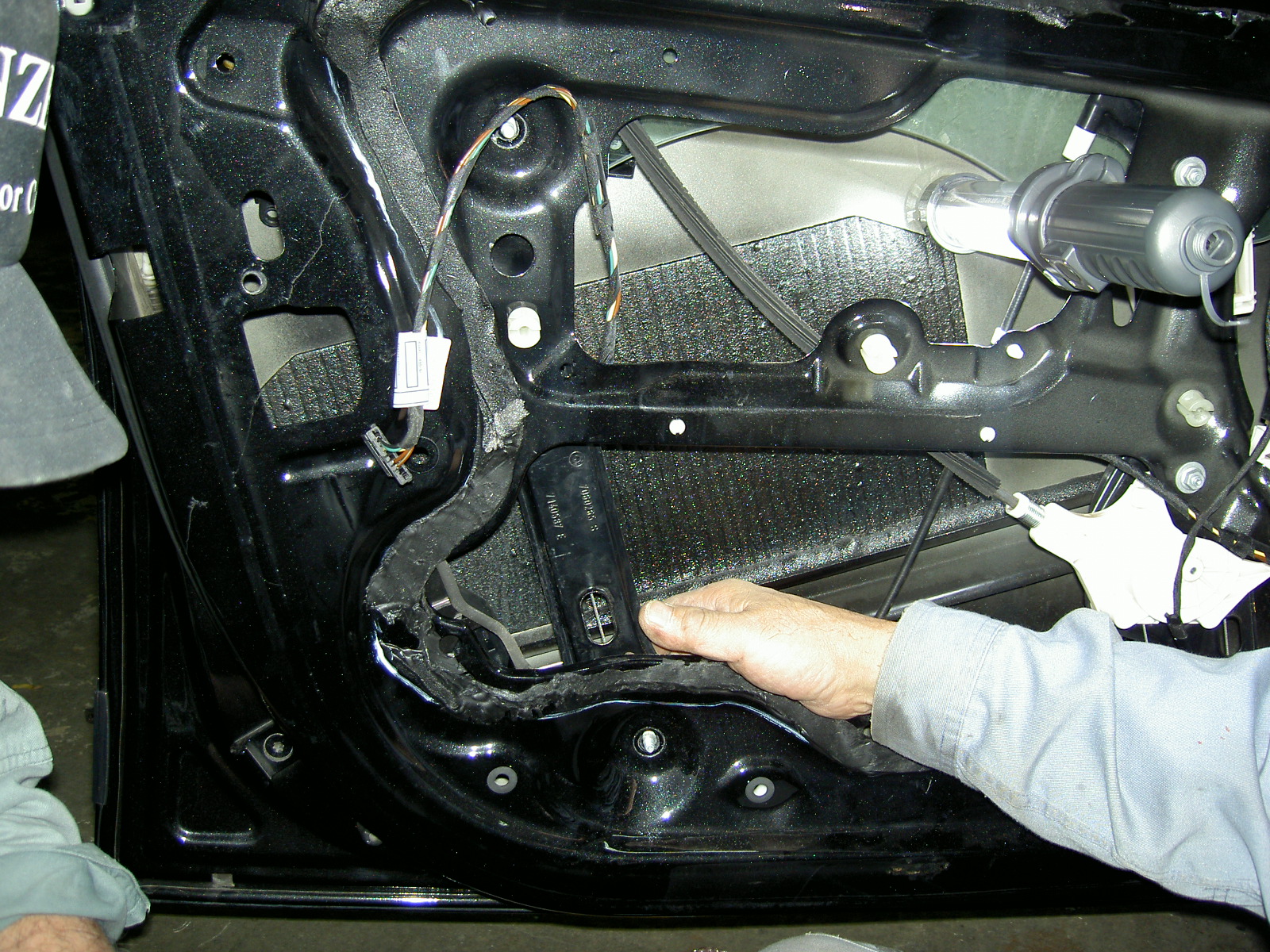

⑬ロックアクチュエーター入れ替え |
ロックアクチュエーター入れ込み
出したのと反対に内部に入れて行きます。 |

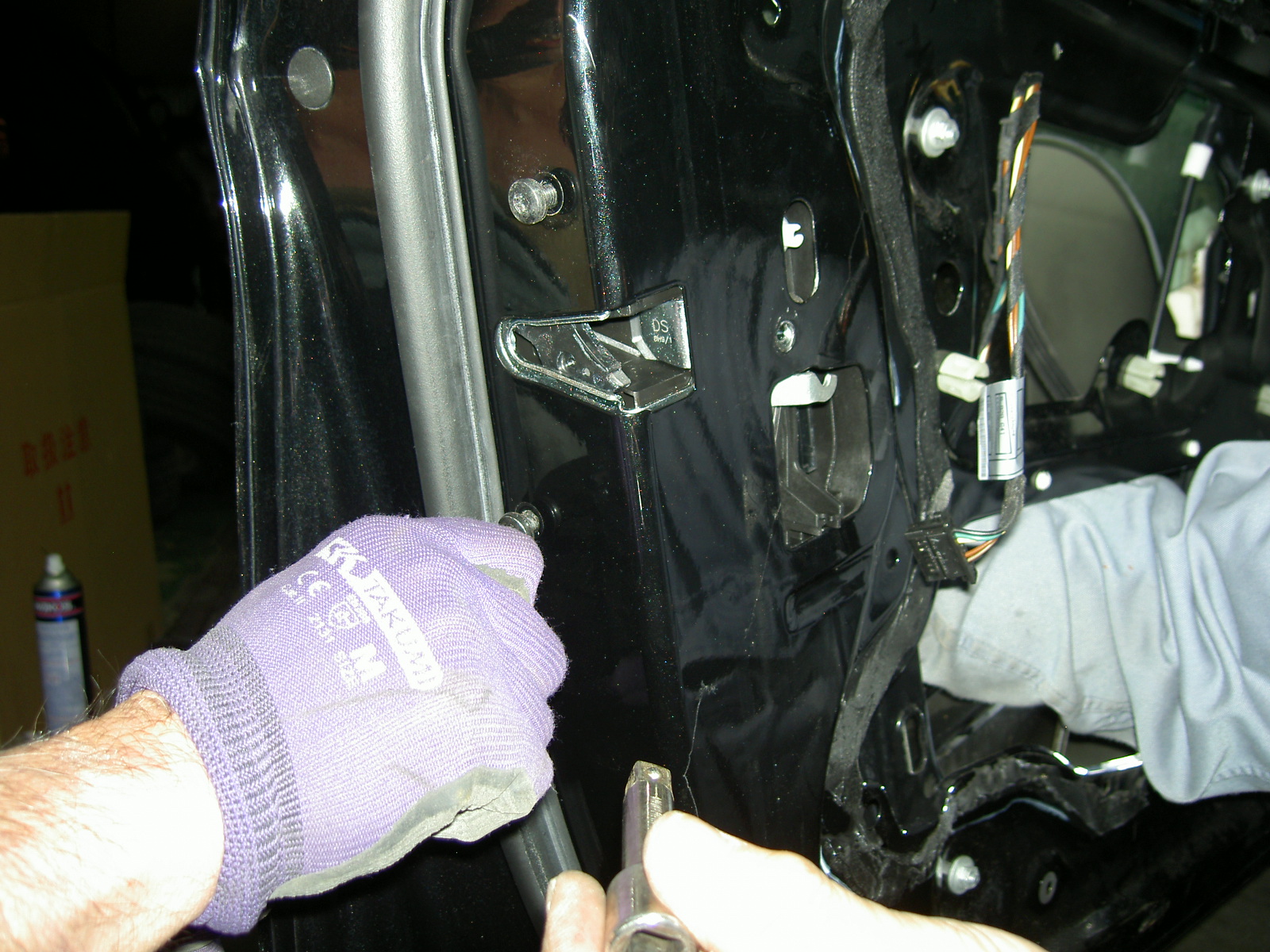

⑭ロックアクチュエーター設置 |
新品のアクチュエーターにはボルトねじ穴が
開いていない為に抑えながらボルトをねじ込んで 行くために二人で固定しています。 |

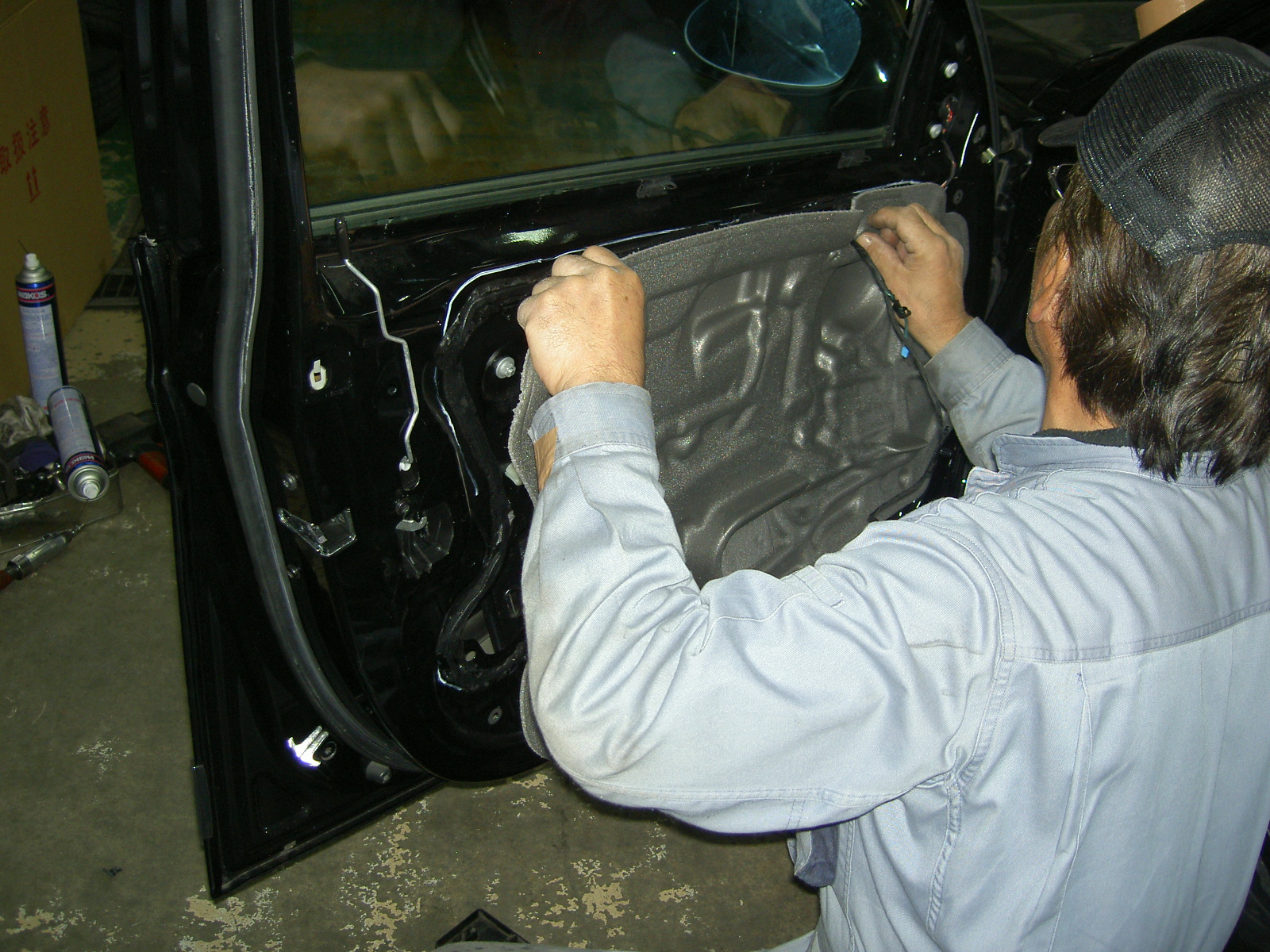

⑮インシュレーター張替え |
新しいインシュレーターを糊付けの
ブチルテープを貼り直した上で更に 貼っていきます。 |
⑯ドアトリム取付 |
動作確認をした上でトリム取付を
行って更にロックノブの作動と位置を 確認していきます。 |

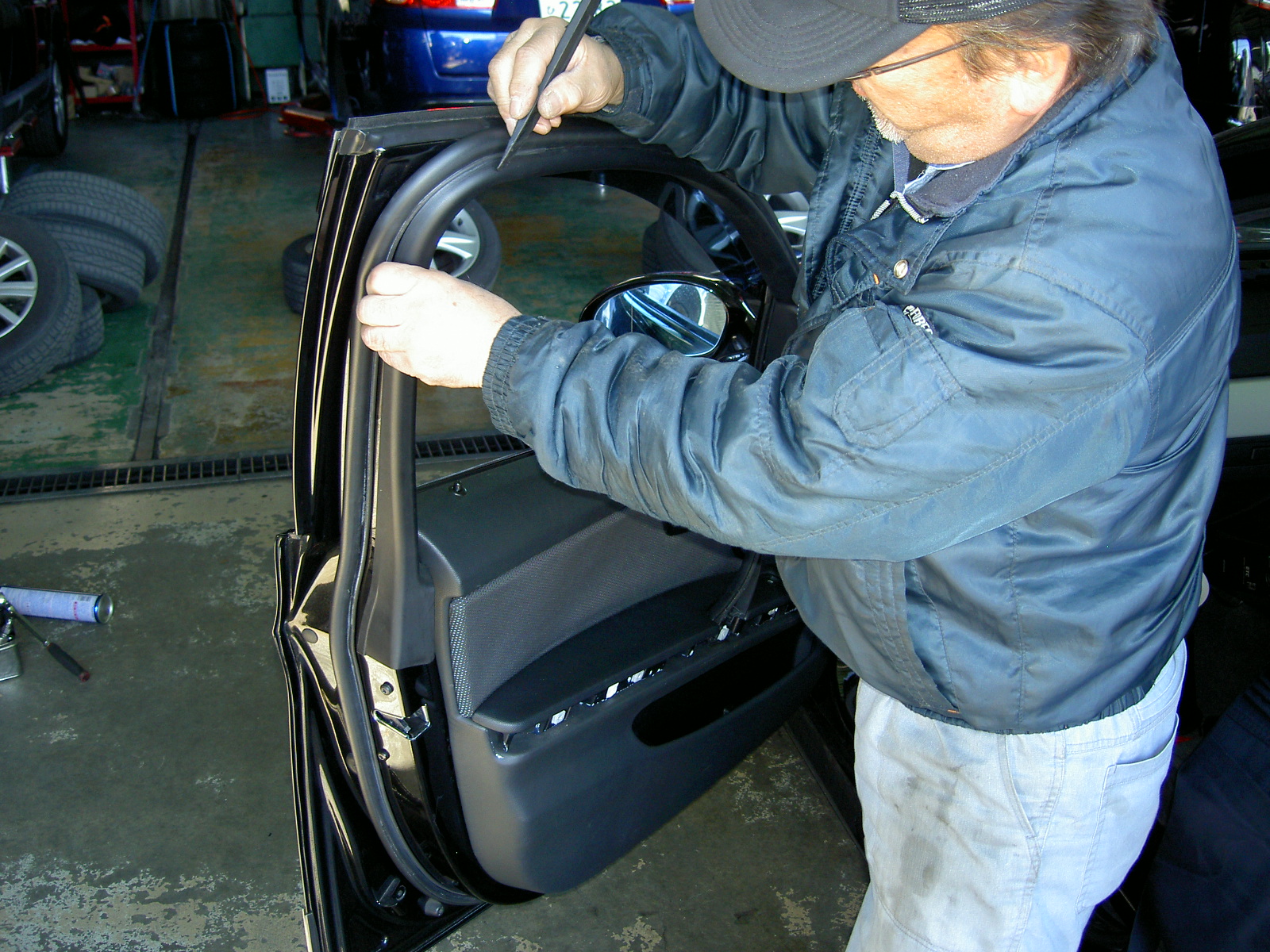

⑰ドアウェザーストリップ取付 |
ドアトリムに関連して上側の水切りを
外しているので更に取り付けて浮きが 無いかなども確認をしていきます。 |
⑱ドアトリム固定 |
クリップ以外にトリムを固定
する為に付いているビスを留めて 緩みが無いか確認をしていきます。 |
⑲ふき取り確認仕上 |
最後のパーツまで取り付けてから
ふき取りをして最終チェックまで完了 したらご納車準備完了です。 |
